高效率和超高效率电动机的绝缘均采用F级绝缘系统，B级温升，这是当今业界通用的要求。

F级绝缘系统B级温升的采用，使高效节能电机产品获得25℃的安全裕度。这可用于增加有限周期的负载，使电机可适用在较高环境温度和海拔，或者在更高的电压和频率容差下工作。同样它可用于延长绝缘寿命。

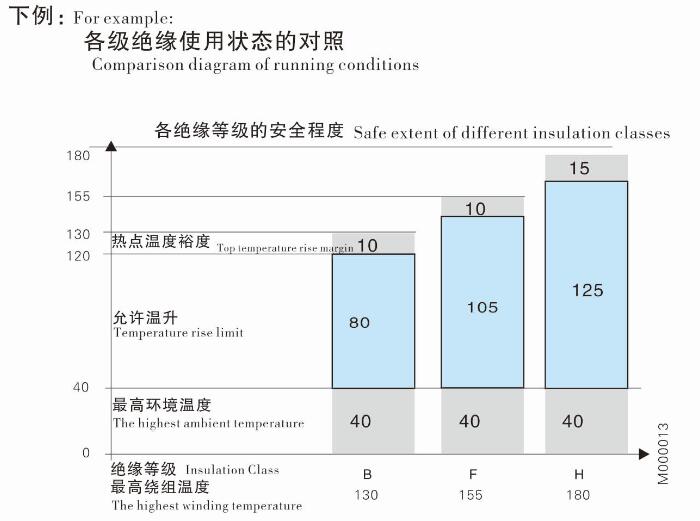

F级绝缘系统

-环境温度40℃

-允许温升105K

-热点温度裕度+10K

B级温升

-环境温度40℃

-允许温升80K

-热点温度裕度+10K

绝缘系统温度级别：

-F级155℃

-B级130℃

-H级180℃

电机接地

机座接地螺栓（Ф）		主接线盒接地螺栓（Ф）	接地电缆直径（mm2）
71-112	M4	M4	1.5
132	M5	M5	205
200-250	M6	M6	16
280-315	M10	2×M10	25
355-400	M10	2×M10	45
450	M12	4×M12	50

注：接地导线或防护导线的截面积应不小于：

1.当相线截面积小于25mm2时，为同相线的截面积。

2.当相线截面积为（25~50）mm2时，为25mm2。

3.当相线截面积大于50mm2时，为相线的截面的50%。
